Rockfon® System T15 A

Name: Rockfon® System T15 A
Brand: Rockfon

Loftsystem med et 15 mm bredt synligt skinnesystem med A-kant plader

Download installationsvejledning

Tilbage

Nemt og hurtigt installation
Let integration af armaturer på grund af 38mm lige høje bæreprofiler og tværprofiler
Alle plader er demonterbare og færre stopper giver en nem adgang til bagvedliggende installationer

Rockfon System T15 A giver lofter med fuldt synlige skinner.
Systemet nedhænges enten i den ønskede højde ved hjælp af Chicago Metallic T24 Click 2790 eller fastgøres direkte til etageadskillelsen ved hjælp af direkte montagebeslag. I Rockfon system T15 A har skinnesystemet Chicago Metallic T24 Click 2790 et kliksystem der giver en nem og hurtig montage, samt demontage.
Skinnerne har en bredde på 15 mm, og alle komponenter er fremstillet i galvaniseret stål med en glat, synlig, hvid overflade.
Systemet omfatter bæreprofiler, tværprofiler, stropper, samt anden nødvendig tilbehør. Bæreprofiler og tværprofiler har en ens højde på 38 mm, som sikrer høj stabilitet og bedre integrationsmuligheder med armaturer. Systemet giver fuld demonterbarhed af alle plader. Rockfon A-kant plader kommer i et stort udvalg af dimensioner. Skinnelayout afhænger af pladeformatet.

Tværsamling

Tværsnit

Tilbage

Synligt skinnesystem		Beskrivelse
A15		En loftløsning bestående af loftplader med A15-kant er økonomisk fordelagtig og giver let adgang til installationerne over loftet. De kan monteres i T15-skinnesystemer. T15-skinnesystemet er smallere og mindre dominerende. Loftplader med A-kant kan demonteres.

Plade	Tykkelse (mm)	600 x 600	1200 x 600
Rockfon® Tropic Plus	15
-	20
Rockfon Sonar® Bas	20
Rockfon MediCare® Standard	15
Rockfon Blanka® Bas	20
Rockfon Blanka®	20
Rockfon Color-all®	15
-	20
Rockfon Color-all® Special	20
Rockfon CleanSpace® Essential	20
Rockfon Sonar®	20

Bæreevne

Chicago Metallic™ T15 Click 2790 deflection

		Kg/m²
Stropafstand (mm)	Modulmål (mm)	Maksimum nedbøjning
Stropafstand (mm)	Modulmål (mm)	2.5 mm	4.0 mm
1200	600 x 600	8.1	13.5
1200	1200 x 600	8.9	14.6

Korrosionsklasse

Klasse B (EN13964)

Demonterbar

Plader monteret i Rockfon System T15 A er fuldt demonterbare.

Brandmodstandsevne

Visse Rockfon lofter er blevet testet og klassificeret i henhold til den europaiske standard EN 13501-2 og/eller nationale standarder. Kontakt venligst Rockfon.

Back

Chicago Metallic™ T15 Click 2790 deflection

		Kg/m²
Stropafstand (mm)	Modulmål (mm)	Maksimum nedbøjning
Stropafstand (mm)	Modulmål (mm)	2.5 mm	4.0 mm
1200	600 x 600	8.1	13.5
1200	1200 x 600	8.9	14.6

Back

Kantafslutninger

T15 - E - Perimeter finish with wall angle trim

Kantafslutning med vinkelkantprofil. Husk altid at låse pladen med kantfjedre.

T15 - E - Perimeter finish with shadow wall angle trim

Kantafslutning med skyggenotprofil. Husk altid at låse pladen med kantfjedre.

Tilbage

Blanka
	Hvid	Forpakningsinfo

Bæreprofil

Komponent		Længde	Højde	Bredde	Produktgruppe	Farver	Forpakning
Bæreprofil
	Bæreprofil T15 Click / Hook	3600	38	15	T15 MR CL&HK	Flere farver	Forpakningsinfo
Placering af udstandsninger og strophuller Udstandsninger: 36 Afstand mellem udstandsninger: 50 / 100 / 34 x 100 / 50

Tværprofil

Komponent		Længde	Højde	Bredde	Produktgruppe	Farver	Forpakning
Tværprofil
	Tværprofil T15 Click	1200	38	15	T15 CT CLICK	Flere farver	Forpakningsinfo

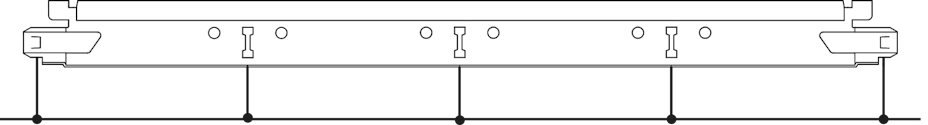

Placering af udstandsninger og strophuller Udstandsninger: 3 Afstand mellem udstandsninger: 300 / 300 / 300 / 300
	Tværprofil T15 Click	600	38	15	T15 CT CLICK	Flere farver	Forpakningsinfo

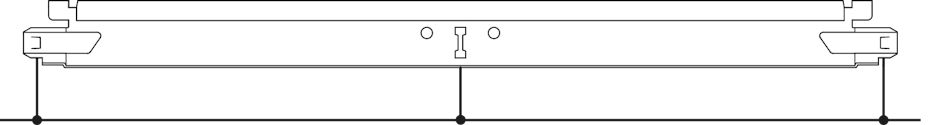

Placering af udstandsninger og strophuller Udstandsninger: 1 Afstand mellem udstandsninger: 300 / / / 300

Kantprofiler

Komponent		Længde	Højde	Bredde	Produktgruppe	Farver	Forpakning
L-profiler
	Vinkelkantprofil 24/24 3050	3050	24	24	L24x24	Flere farver	Forpakningsinfo

	Vinkelkantprofil 24/24 3050 hvid	3050	24	24	L24x24	Flere farver	Forpakningsinfo

W-profiler
	Skyggenotprofil W formet H 3050	3050	15	7,8	W8x12	Flere farver	Forpakningsinfo

Tilbehør

Komponent		Højde	Produktgruppe	Forpakning
DLC Clips
	DLC-clips		DLC	Forpakningsinfo

Blandede installationskomponenter
	Plastbrik til T15 profiler - hvid	8	FB T15 001	Forpakningsinfo

	Væg- og brobeslag til T-profil		WBB T	Forpakningsinfo

Kantfjedre
	Pladeclips til pladetykkelse 15-20 mm (A kant), 15-30 mm (E kant), 20-25 mm (X, M, Z kant), 20-30 mm (D kant)		HDC 1	Forpakningsinfo

	Kantfjeder FIXT		WSF	Forpakningsinfo

Justerbare stropper
	Justerbar strop		QH THH 214	Forpakningsinfo

	Justerbar strop		QH THH 320	Forpakningsinfo

	Justerbar strop		QH THH 600	Forpakningsinfo

	Justerbar strop		QH THH 1200	Forpakningsinfo

	Justerbar strop		QH THH 1500	Forpakningsinfo

	Justerbar strop		QH THH 1800	Forpakningsinfo

	Justerbar strop		QH THH 2100	Forpakningsinfo

	Justerbar strop		QH THH 320	Forpakningsinfo

Direkte montagebeslag
	Direkte montagebeslag inkl. låsesplit. H50.	50	SH 50	Forpakningsinfo
