Rockfon® System Maxispan T24 A, E

Perfekt til korridorer med mange serviceinstallationer
Download installationsvejledning
Download installationsvejledning
Tilbage
Profilernes styrke giver en spændvidde på op til 3 m
Intet behov for stropper til etageadskillelsen
Rockfon System MaxiSpan T24 A, E - Click er en unik og omkostningseffektiv installation til korridorer, hvor skinnesystemet er fæstet til væggene. Rockfon System MaxiSpan T24 A, E - Click kombinerer Chicago Metallic 8270 og vægbeslag.
Systemet er perfekt til korridorer og store spændvidder (typisk op til 3,0 m) med mange serviceinstallationer mellem etageadskillelsen og skinnesystemet. Systemet giver mere fleksibilitet og frihed til at installere og vedligeholde serviceinstallationerne.
Denne løsning er anvendelig med en række loftplader, herunder også de brede formater, som skaber et mere monolitisk udseende end traditionelle skinner, bl.a. ved at bruge færre skinnekomponenter.
Skinnesystemet kan kombineres på mange forskellige måder, så det kan tilpasses en bred vifte af pladedimensioner, f.eks. med Chicago Metallic T24 Click 2890.
Bæreprofilerne har en højde på 75 mm, hvilket giver systemet en høj stabilitet.
Tilbage

Kompatible kanter

Synligt skinnesystem Beskrivelse
A24 A24 En loftløsning bestående af loftplader med A24-kant er økonomisk fordelagtig og giver let adgang til installationerne over loftet. De kan monteres i T24-skinnesystemer. Loftplader med A-kant kan demonteres.
Delvist skjult skinnesystem Beskrivelse
E24 E24 Loftplader med E24-kant monteres i et synligt, tilbagetrukket skinnesystem, hvorved der opstår en skyggeeffekt mellem pladerne. Pladerne har lige eller skrå affasning og kan monteres i et T24-skinnesystem. Loftplader med E-kant kan demonteres.

Kompatible plader

Plade Tykkelse (mm) 600 x 600 1200 x 600 1800 x 600 2400 x 600
Rockfon Blanka® 20
Rockfon MediCare® Plus 20

Egenskaber

Bæreevne Bæreevne

Rockfon® System Maxispan T24 A,E™ Click/Hook deflection

 Kg/m²
Modulmål (mm) Væg-til-væg afstand (mm) Maks. nedbøjning
2.5 mm 4.0 mm
600 x 600 2400 9.6 16.4
600 x 600 3000 2.9 5.7
1200 x 600 2400 9.5 16.2
1200 x 600 3000 3.1 6.0
1800 x 600 2400 9.3 15.8
1800 x 600 3000 3.2 6.0
2100 x 600 2400 9.2 15.6
2100 x 600 3000 3.2 6.0
2400 x 600 2400 10.6 17.7
2400 x 600 3000 3.2 6.0
Korrosionsklasse Korrosionsklasse Klasse B (EN13964)
Demonterbar Demonterbar Plader monteret i Rockfon System MaxiSpan T24 A, E er fuldt demonterbare.
Brandmodstandsevne Brandmodstandsevne Visse Rockfon lofter er blevet testet og klassificeret i henhold til den europaiske standard EN 13501-2 og/eller nationale standarder. Kontakt venligst Rockfon.
Back

Rockfon® System Maxispan T24 A,E™ Click/Hook deflection

 Kg/m²
Modulmål (mm) Væg-til-væg afstand (mm) Maks. nedbøjning
2.5 mm 4.0 mm
600 x 600 2400 9.6 16.4
600 x 600 3000 2.9 5.7
1200 x 600 2400 9.5 16.2
1200 x 600 3000 3.1 6.0
1800 x 600 2400 9.3 15.8
1800 x 600 3000 3.2 6.0
2100 x 600 2400 9.2 15.6
2100 x 600 3000 3.2 6.0
2400 x 600 2400 10.6 17.7
2400 x 600 3000 3.2 6.0
Back
Back
Back

Kantafslutninger

13

A-kant - kantafslutning med vinkelkantprofil. Husk altid at låse pladen med kantfjedre eller kantkile.

13

E-kant - kantafslutning med skyggenotprofil. Husk altid at låse pladen med kantfjedre eller kantkile.

Tilbage

Profiler og tilbehør

Bæreprofil

Komponent Længde Højde Bredde Produktgruppe Farver Forpakning
Bæreprofil

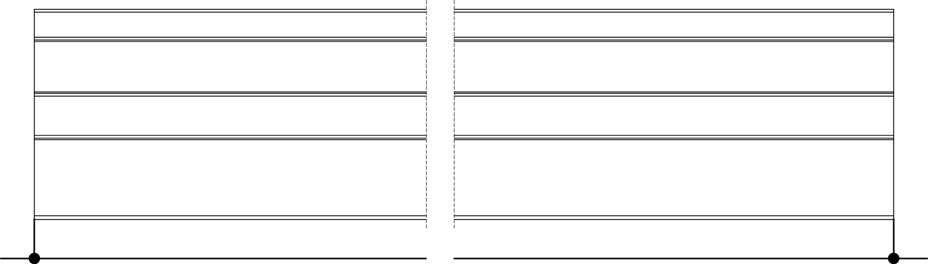

8870.tif Bæreprofil T24 x 75 mm Straight-cut 2400 75 24 T24x75 SC CL&HK Flere farver Forpakningsinfo

Placering af udstandsninger og strophuller

Placering af udstandsninger og strophuller
Udstandsninger: 24 Afstand mellem udstandsninger: 100 / 100 / 21 x 100 / 100
8870.tif Bæreprofil T24 x 75 mm Straight-cut 3000 75 24 T24x75 SC CL&HK Flere farver Forpakningsinfo

Placering af udstandsninger og strophuller

Placering af udstandsninger og strophuller
Udstandsninger: 30 Afstand mellem udstandsninger: 100 / 100 / 27 x 100 / 100

Tværprofil

Komponent Længde Højde Bredde Produktgruppe Farver Forpakning
Tværprofil

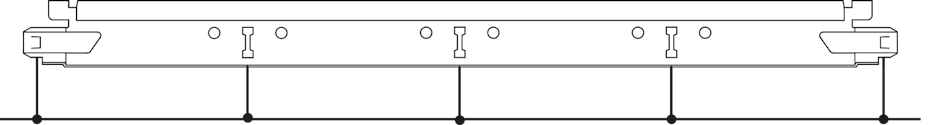

-2894.tif Tværprofil T24 Click 1200 38 24 T24 CT CLICK Flere farver Forpakningsinfo

Placering af udstandsninger og strophuller

Placering af udstandsninger og strophuller
Udstandsninger: 3 Afstand mellem udstandsninger: 300 / 300 / 300 / 300

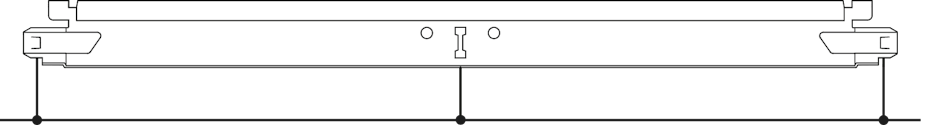

-2892.tif Tværprofil T24 Click 600 38 24 T24 CT CLICK Flere farver Forpakningsinfo

Placering af udstandsninger og strophuller

Placering af udstandsninger og strophuller
Udstandsninger: 1 Afstand mellem udstandsninger: 300 / / / 300

Kantprofiler

Komponent Længde Højde Bredde Produktgruppe Farver Forpakning
L-profiler
-1420.tif Vinkelkantprofil 24/24 3050 3050 24 24 L24x24 Flere farver Forpakningsinfo
-1420.tif Vinkelkantprofil 24/24 3050 hvid 3050 24 24 L24x24 Flere farver Forpakningsinfo
W-profiler
W_shadow_Moulding_Wall_Angle_01_00kaal_WithText.png Skyggenotprofil W formet H 3050 3050 15 10 W10x15 Flere farver Forpakningsinfo

Tilbehør

Komponent Længde Højde Bredde Produktgruppe Forpakning
Kantfjedre
423.tif Stålfjedre som kan kombineres med pladeclips HDC 6 P1 HDC 6 P2 Forpakningsinfo
Tilbehør til long span
6021.tif Vægbeslag til T-profil 50 75 40 WC I Forpakningsinfo
Blandede installationskomponenter
OPV 08.TIF.tif Plastbrik til T24 profiler - hvid 8 FB T24 001 Forpakningsinfo
System T24X wall bracket 20190219 A1.jpg Væg- og brobeslag til T-profil WBB T Forpakningsinfo
OPV - BLACK 08.tif Plastbrik til T24 profiler - sort 24 8 FB T24 88 Forpakningsinfo
Hanger wires
twist clip with bolt with hole (1).jpg Ophængningsbeslag til T24 bæreskinne med fast øje og 6 mm gevind for ophængning FCT T24 EYE M6 Forpakningsinfo
Tilbage

Placering af udstandsninger og strophuller

Placering af udstandsninger og strophuller
Udstandsninger: 24 Afstand mellem udstandsninger: 100 / 100 / 21 x 100 / 100
Tilbage

Placering af udstandsninger og strophuller

Placering af udstandsninger og strophuller
Udstandsninger: 30 Afstand mellem udstandsninger: 100 / 100 / 27 x 100 / 100
Tilbage

Placering af udstandsninger og strophuller

Placering af udstandsninger og strophuller
Udstandsninger: 3 Afstand mellem udstandsninger: 300 / 300 / 300 / 300
Tilbage

Placering af udstandsninger og strophuller

Placering af udstandsninger og strophuller
Udstandsninger: 1 Afstand mellem udstandsninger: 300 / / / 300
Tilbage
Tilbage
Tilbage
Tilbage
Tilbage
Tilbage
Tilbage
Tilbage
Tilbage
Tilbage
